 Silniki DC
  Silniki serii G / GE / GF / GK firmy Multimoto
690P

Opis:

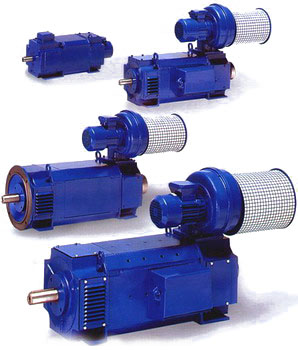

•  Silniki prądu stałego serii G przystosowane są do zasilania z przekształtników tyrystorowych. Wykonywane są jako silniki obcowzbudne w stopniu ochrony IP23 z przewietrzaniem obcym (typ "G" i "GF") i własnym (typ "GE") oraz bez przewietrzania w stopniu ochrony IP44 (typ "GK").

• Wszystkie typy silników tej serii wykonywane są w klasie izolacji F lub H, co pozwala osiągać bardzo dobre parametry elektryczne w małych gabarytach. Przewietrzanie obce realizowane jest przez dmuchawy nabudowane na silnikach. W silnikach typu "G" są to dmuchawy promieniowe nabudowane na górze lub z boku silnika, a w silnikach typu "GF" dmuchawy osiowe nabudowane w osi silnika z tyłu. Silniki produkowane są w formie budowy kołnierzowej na łapach lub tylko na łapach.

• Silniki spełniają wymagania normy PN-EN 60034-1 oraz wymogi odpowiednich norm zagranicznych.


 Charakterystyka:

Typ Charakterystyka
G silnik z chłodzeniem obcym
dmuchawą promieniową
  • obcowzbudny
  • wykonanie w klasie izolacji F lub H
  • dmuchawa promieniowa nabudowana w dowolnym miejscu silnika
  • zabezpieczenie termiczne
  • intensywność drgań < 1.8 mm/s
  • odporne na przeciążenia do 1.6 momentu znamionowego w ciągu 15 s
  • IP 23
GE silnik z chłodzeniem własnym
  • obcowzbudny
  • minimalna prędkość obrotowa 150 [obr./min] lub 600 [obr./min]
  • IP 23
GF silnik z chłodzeniem obcym
dmuchawą osiową
  • obcowzbudny
  • wykonanie w klasie izolacji F lub H
  • dmuchawa osiowa montowana z tyłu silnika
  • zabezpieczenie termiczne
  • intensywność drgań <1.8 mm/s
  • odporne na przeciążenia do 1.6 momentu znamionowego w ciągu 15 s
  • IP 23
GK silniki z chłodzeniem naturalnym
radiatorami
  • obcowzbudny
  • wykonane w izolacji F lub H
  • IP 44



 Dane Techniczne:

Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
G 9.02 - G 9.08 10 1000 - 3000 5000 6 - 18
G 11.02 - G 11.10 10 1000 - 3000 4500 18 - 65
G 13.02 - G 13.06 10 1000 - 3000 4000 65 - 140
G 16.02 - G 16.10 10 1000 - 3000 3500 140 - 360
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GF 9.02 - GF 9.08 10 1000 - 3000 5000 6 - 14
GF 11.02 - GF 11.10 10 1000 - 3000 4500 14 - 60
GF 13.02 - GF 13.06 10 1000 - 3000 4000 60 - 120
GF 16.02 - GF 16.10 10 1000 - 3000 3500 120 - 330
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GE 9.02 - GE 9.08 150 - 600 1000 - 3000 5000 2 - 8
GE 9.02 - GE 9.08 600 - 3000 1000 - 3000 5000 4 - 12
GE 11.02 - GE 11.10 150 - 600 1000 - 3000 4500 8 - 25
GE 11.02 - GE 11.10 600 - 3000 1000 - 3000 4500 10 - 40
GE 13.02 - GE 13.06 150 - 600 1000 - 3000 4000 27 - 52
GE 13.02 - GE 13.06 600 - 3000 1000 - 3000 4000 40 - 100
GE 16.02 - GE 16.10 150 - 600 1000 - 3000 3500 45 - 115
GE 16.02 - GE 16.10 600 - 3000 1000 - 3000 3500 70 - 250
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GK 9.02 - GK 9.08 10 1000 - 3000 5000 2 - 6
GK 11.02 - GK 11.10 10 1000 - 3000 4500 6 - 18
GK 13.02 - GK 13.06 10 1000 - 3000 4000 18 - 35
GK 16.02 - GK 16.10 10 1000 - 3000 3500 35 - 68
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
G 9.02 - G 9.08 10 1000 - 3000 5000 6 - 18
G 11.02 - G 11.10 10 1000 - 3000 4500 18 - 65
G 13.02 - G 13.06 10 1000 - 3000 4000 65 - 140
G 16.02 - G 16.10 10 1000 - 3000 3500 140 - 360
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GF 9.02 - GF 9.08 10 1000 - 3000 5000 6 - 14
GF 11.02 - GF 11.10 10 1000 - 3000 4500 14 - 60
GF 13.02 - GF 13.06 10 1000 - 3000 4000 60 - 120
GF 16.02 - GF 16.10 10 1000 - 3000 3500 120 - 330
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GE 9.02 - GE 9.08 150 - 600 1000 - 3000 5000 2 - 8
GE 9.02 - GE 9.08 600 - 3000 1000 - 3000 5000 4 - 12
GE 11.02 - GE 11.10 150 - 600 1000 - 3000 4500 8 - 25
GE 11.02 - GE 11.10 600 - 3000 1000 - 3000 4500 10 - 40
GE 13.02 - GE 13.06 150 - 600 1000 - 3000 4000 27 - 52
GE 13.02 - GE 13.06 600 - 3000 1000 - 3000 4000 40 - 100
GE 16.02 - GE 16.10 150 - 600 1000 - 3000 3500 45 - 115
GE 16.02 - GE 16.10 600 - 3000 1000 - 3000 3500 70 - 250
Typ nmin nznam nmax M
[1/min] [1/min] [1/min] Nm
GK 9.02 - GK 9.08 10 1000 - 3000 5000 2 - 6
GK 11.02 - GK 11.10 10 1000 - 3000 4500 6 - 18
GK 13.02 - GK 13.06 10 1000 - 3000 4000 18 - 35
GK 16.02 - GK 16.10 10 1000 - 3000 3500 35 - 68




 Dokumentacja:

Ściągnij Adobe Reader → karta katalogowa [ 1,36 MB ]
